| 型号 | QX7138 |
| 输入电压 | 2.7~5V |
| 最大输出电流（A） | 2 |
| 电流（A） | ADJ,最大2A |
| 调光频率 | <20KHz |
| MOSFET | 外驱 |
| 封装形式 | SOT23-5 |
| 备注 | 锂电供电或40V以内灯串 |
QX7138是一种PWM调光的、低压差的LED线性降压恒流驱动器。
QX7138仅需要外接一个电阻和一个NMOS管就可以构成一个完整的LED恒流驱动电路，调节该外接电阻就可以调节输出电流，输出电流可调范围为20mA到3.0A。
QX7138还可以通过在DIM引脚加外部信号进行PWM调光，DIM脚输入信号的频率范围是200HZ到10KHZ，当不需要调光功能时，DIM可以悬空。
QX7138正常工作电压为3.0V到6.0V，当电源电压高过6.0V时，通过外部的钳位电路使芯片工作电压钳位在6.0V即可满足高压大电流恒流LED驱动。

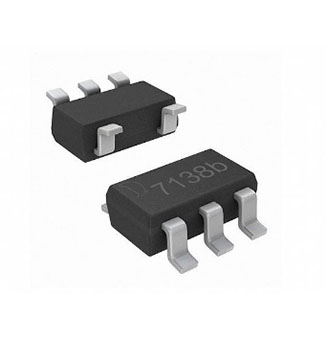

QX7138采用SOT-23-5的封装形式。
线性LED照明驱动
PWM调光的LED照明驱动
LED手电筒、LED台灯、LED矿灯、LED日光灯等
