QX7140 可调光线性恒流LED驱动器
产品特点：
概述
QX7140是一种输出电流可调的、低压差的LED恒流驱动器，仅需一个外接电阻就可以构成一个完整的LED恒流驱动电路，调节该外接电阻就可以调节输出电流，输出电流可调范围为10mA~1500mA。
QX7140内置温度补偿功能，当芯片温度超过100 oC时启动保护，自动降低输出电流，避免IC温度过热而造成损坏。另外，芯片具有过热保护缓冲，保护时不会有灯闪的现象。
QX7140具有欠压保护功能。
QX7140自带软启动功能，该功能可以防止芯片在上电瞬间出现LED亮度的闪烁。
QX7140可实现VDD接驳PWM调光，调光频率高达3KHz，调光分辨率和线性度良好。

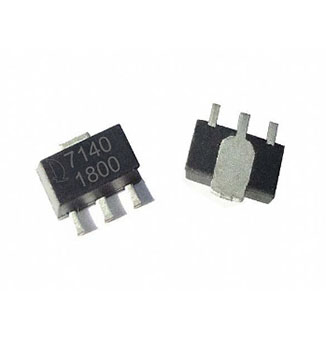

QX7140采用SOT-89-5、ESOP8和SOP8的封装形式。

详细描述应用案例

型号	QX7140
输入电压	2.7~5V
最大输出电流（A）	1
电流（A）	ADJ,最大1A
调光频率	<20KHz
MOSFET	内置
封装形式	ESOP8
备注	锂电供电的LED手电，大电流矿灯等

特点

Ø 电源电压：2.7V~5.5V；

Ø 输出电流：10mA到1500mA；

Ø 输出电流精度：优于±5% ；

Ø 具有温度补偿功能；

Ø 欠压保护：2.5V；

Ø 电源电压可扩展至400V以上；

Ø 软启动；

Ø PWM调光：调光频率高达3KHz；

Ø 系统简单，成本低

? 线性LED照明驱动；

? LED手电筒、LED台灯、LED矿灯、LED指示灯等；

? LED装饰灯；

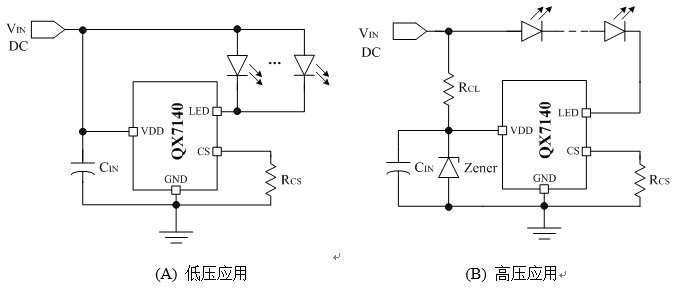

典型应用电路图
