| 型号 | QX5241* |
| 功率管 | 外置 |
| 输入电压 | 《40V |
| 输出电流 | 3A |
| 效率 | 0.96 |
| 频率 | <350kHz |
| PMW调光 | √，<5kHz |
| 封装形式 | SOT23-6 |

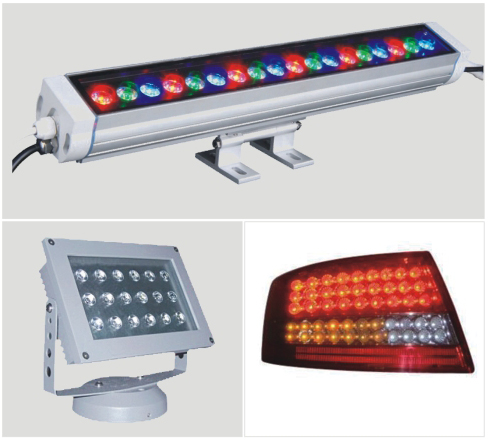

| 备注 | 内建5V LDO，40V以内大电流射灯 |
QX5241通过一个外接电阻设定输出
电流，最大输出电流可达2.5A；电流检测
精度最高可达±1%；外围只需很少的元件
就可实现降压、恒流驱动功能，并可以通
过DIM引脚实现辉度控制功能。
系统采用电感电流滞环控制方式，对
负载瞬变具有非常快的响应，对输入电压
具有高的抑制比；其电感电流纹波为20%，
且最高工作频率可达1MHz。
QX5241特别适合宽输入电压范围的
应用，其输入电压范围从5.5V到36V；而
工作温度范围从-20到85
QX5241特别内置了一个LDO，其输
出电压为5V，最大可提供5mA电流输出。

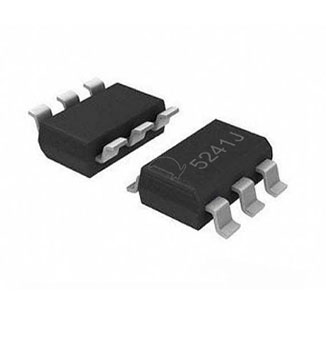

QX5241采用小的SOT23-6封装。
特点
最大输出电流：2.5A
高效率：96%
高端电流检测
最大辉度控制频率：5KHz
滞环控制，无需补偿
最高工作频率：1MHz
电流精度：最高可达±1%
宽输入电压：5.5V~36V
最高输出功率： 25W
5V，5mA片上稳压器
