QX5246F 高端电流检测高亮度LED驱动器
产品特点：
概述:
QX5246F是一款降压、恒流、高效率的高亮度LED驱动器。
QX5246F特别适合宽输入电压范围的应用，输入电压范围从5.5V 到36V，并且QX5246F对输入电压具有高的抑制比。
QX5246F采用内置的低导通电阻的功率开关管，简化了芯片的外围电路，只需很少的外接元件就可实现降压、恒流驱动功能，并可以通过DIM引脚实现辉度控制功能。
QX5246F通过一个外接电阻设定输出电流，其内置功率MOS管，高端电流检测达到±4%的电流精度。
由于采用滞环控制方式，QX5246F对负载瞬变具有非常快的响应速度，最高工作频率可达1MHz。

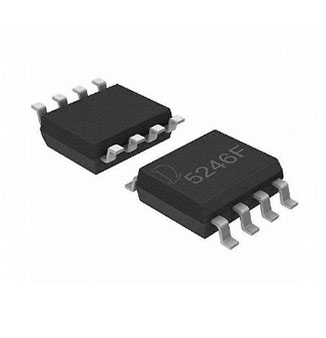

QX5246F采用ESOP8封装。

详细描述应用案例

型号	QX5246*
功率管	内置
输入电压	36V
输出电流	2A
效率	0.9
频率	<350kHz
PMW调光	√，<5kHz
封装形式	ESOP8
备注	12V/24V LED 驱动产品车灯，舞台灯

特点:

Ø 内置40V，5A功率MOS

Ø 电流精度：±4%

Ø 高效率：95%

Ø 高端电流检测，恒流输出

Ø 辉度控制，最大辉度控制频率：5KHz

Ø 滞环控制：无需补偿

Ø 最高工作频率：1MHz

Ø 5V，2mA 片上稳压器

Ø ESOP8封装

应用领域

Ø 建筑、工业、环境照明

Ø 汽车尾灯、雾灯、指示灯、应急灯、MR16及LED 灯

? 建筑、工业、环境照明

? 汽车尾灯、雾灯、指示灯、应急灯、MR16及LED 灯

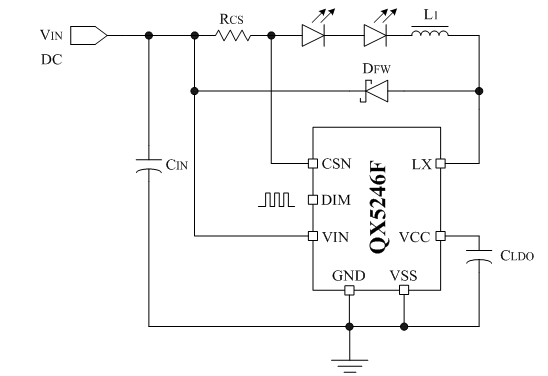

典型应用电路图:
