| 型号 | QX5305* |
| 功率管 | 外置 |
| 输出电流 | 2A |
| 最大功率 | |
| 效率 | 0.8 |
| 特征1 | 开路保护 |
| 特征2 | PWM调光 |
| 封装形式 | SOP8 |
| 备注 | 2节锂电供电的大功率射灯，洗墙灯 |
QX5305 是一款高效率、高精度的升压型大功率LED灯恒流驱动控制芯片。
QX5305内置高精度误差放大器，固定关断时间控制电路，恒流驱动电路等，特别适合大功率、多个高亮度LED灯的串恒流驱动。QX5305采用固定关断时间的控制方式，其工作频率最高可达1MHz，可使外部电感和滤波电容体积减小，效率提高，节省PCB面积。关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。
QX5305通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。在EN端加PWM信号，还可以进行LED灯调光。

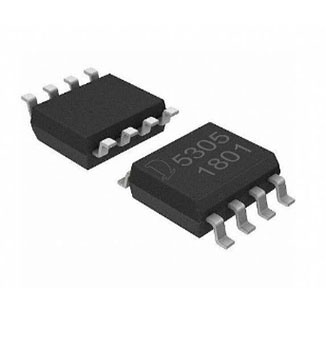

QX5305采用SOP8封装。
LED灯杯
电池供电的LED灯串
平板显示LED背光
恒流充电器控制
大功率LED照明
