QX5307 升压型大功率LED恒流驱动器
产品特点：
概述
QX5307是一款高效率、高精度的升压型大功率LED灯恒流驱动器芯片。
QX5307内置高精度误差放大器，固定关断时间控制电路，恒流驱动电路等，特别适合大功率、多个高亮度LED灯串的恒流驱动。

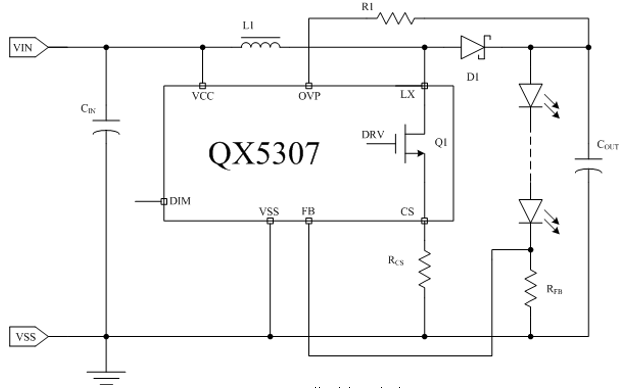

QX5307通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。在DIM端加PWM信号，还可以进行LED灯调光。
QX5307采用固定关断时间的控制方式，其关断时间可通过外部电阻设定，采用内置补偿技术，无需外部补偿电容，且内置输出过压保护功能，其过压保护点可通过外部电阻设定。

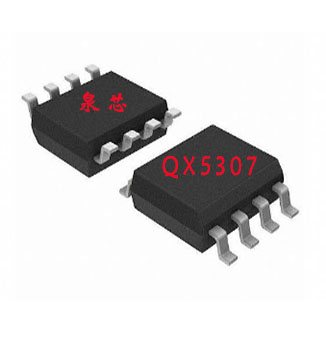

QX5307采用ESOP8封装。

详细描述应用案例

型号	QX5307
功率管	内置
输出电流	600mA
最大功率
效率	0.86
特征1
特征2	PWM调光
封装形式	ESOP8
备注	12/24应用 LED 驱动产品

特点

Ø 宽输入电压范围：6.5V~24V

Ø 兼容高压输入：12V~40V

Ø 高效率：可高达95%

Ø CS限流保护电压：500mV

Ø FB电流采样电压：250mV

Ø 芯片供电欠压保护：5.8V

Ø 关断时间可调

Ø 内置补偿技术

Ø 内置输出OVP功能

? LED灯杯、电池供电的LED灯串、平板显示LED背光、恒流充电器控制和大功率LED照明等。
