| 型号 | QX2305 |
| 功率管 | 外置 |
| 输出电流 | 1.5A |
| 最大功率 | 20w |
| 效率 | 0.8 |
| 特征1 | 限流保护 |
| 特征2 | EN使能控制 |
| 封装形式 | SOP8 |
| 备注 | 升压恒压型通用电源 |
QX2305是一款高效率、高精度的升压型DC-DC控制芯片。内置高精度误差放大器，固定关断时间控制电路，PWM比较器，峰值电流限流电路，功率管驱动电路等，特别适合宽电压输入的升压应用。
QX2305采用固定关断时间的控制方式，其工作频率最高可达1MHz，可使外部电感和滤波电容体积减小，效率提高，节省PCB面积。关断时间最小为620ns，并可通过外部电容进行调节，工作频率也可根据用户要求进行调节。
系统由于采用电流模控制方式，对输入母线电压变化与负载瞬变具有快的瞬态响应速度。
芯片具有逐周期限流保护、输出电压过压保护功能。

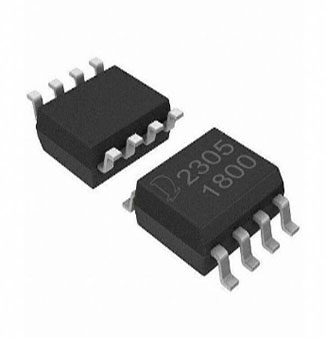

QX2305采用SOP8封装。
恒压充电器控制
通用恒压源
LED驱动
