QX4055_锂电充电管理_电源管理_泉芯_产品中心

您当前所在位置：首页 > 产品中心 > 泉芯 > 电源管理 > 锂电充电管理 > QX4055

概述
QX4055 是一款完整的单节锂离子电池恒流恒压线性充电控制器，只需要极少的外接元件，便能适用于便携式产品的应用。
QX4055根据电池电压的不同可分别有涓流充电，恒流充电和恒压充电等三种充电模式。涓流充电模式的充电电流为满充电电流的1/10；恒流充电模式的充电电流为满充电电流；恒压充电模式的充电电压被固定在4.2V，在电池电压达到满电量电压并且充电电流降至满充电电流的1/10时，QX4055将自动停止充电。满充电电流是通过一个外接电阻来设定的。
QX4055还内置了睡眠模式、关断模式、充电电流监测，过温保护、自动再充电等功能。QX4055有两个工作状态输出引脚，可外接两个指示灯表示充电状态和电源电压状态。

详细描述应用案例

型号	QX4055
输入	5v
输出	4.2v±1%
输出电流	可调<500mA
指示灯	红、绿双色指示
充电模式	CC/CV
充满自停	C/10截止

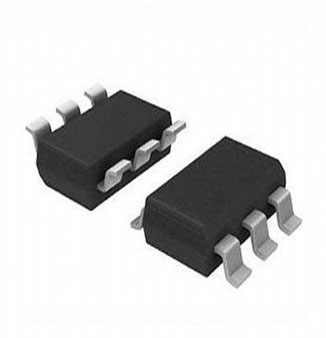

封装形式	SOT23-6
备注	替代SE9017，应用：移动电源，蓝牙，锂电充电器

特点

Ø 可编程充电电流：最高800mA

Ø 预设4.2V充电电压的精度：±1%

Ø 关断模式下的支持电流：65uA

Ø 涓流充电阈值电压：2.9V

Ø 过热保护：保证快速而安全的充电

Ø 软启动：有效限制冲击电流

Ø 双路LED指示灯

Ø 无需外接MOS管、检测电阻和二极管

可从USB口直接给电池充电
